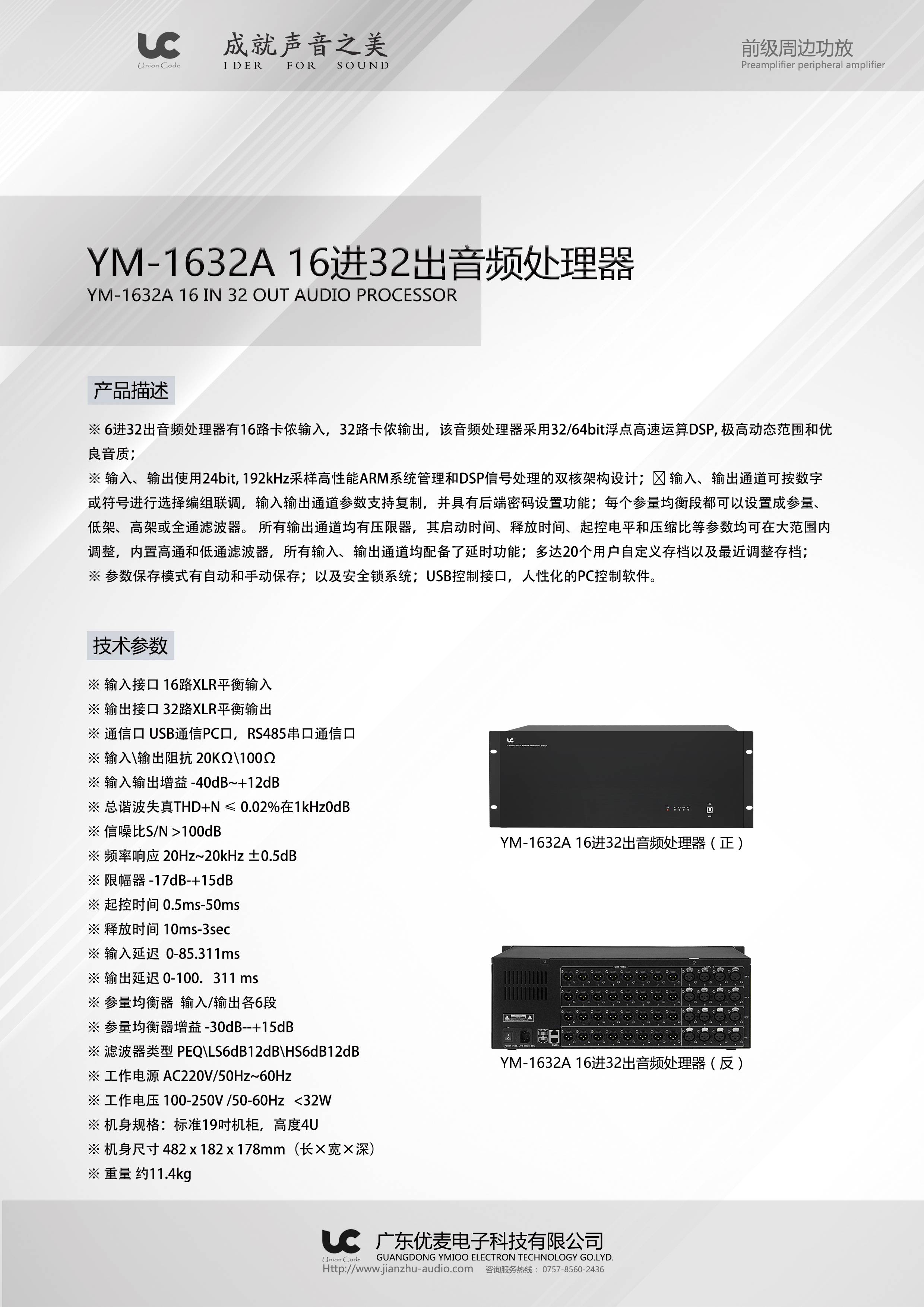

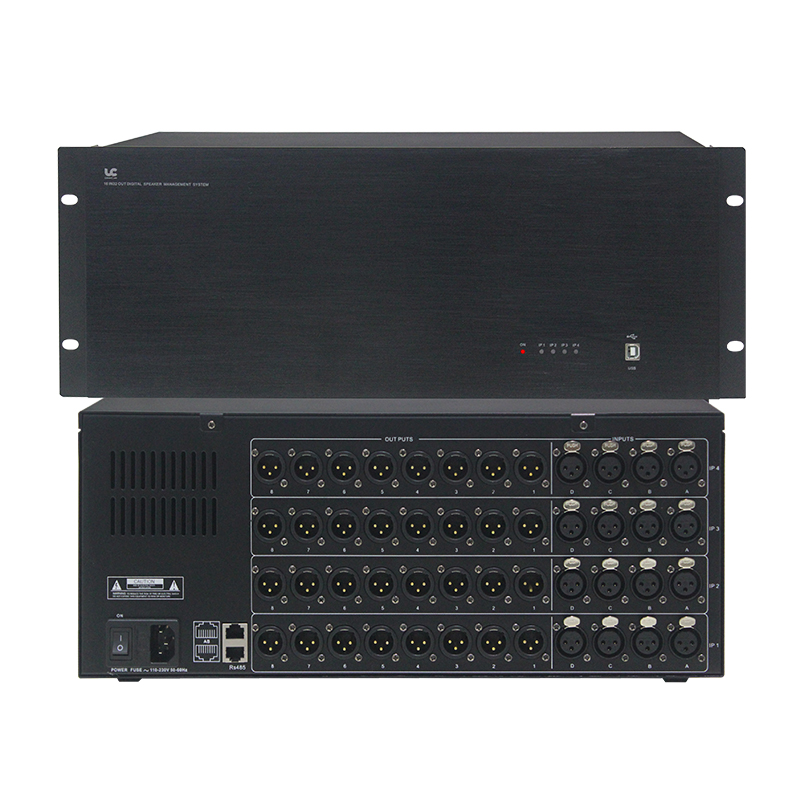

YM-1632A 16进32出音频处理器

产品描述

● 16进32出音频处理器由输入、路由、输出三部分构成；

● 采用四核心ARM系统管理和DSP信号处理的双架构设计，48位DSP处理器和 24-bit, Σ-△ AD/DA，48kHz采样率, I2S数字音频格式。

● 输入、输出通道可按数字或符号进行选择编组联调，并具有后端密码设置功能。

● 每个参量均衡段的增益调整范围为 +15dB 至 -15dB，频率范围为 20Hz - 22kHz，Q值范围为 0.27 至 15；

● 每个参量均衡段都可以设置成参量、低架、高架或全通滤波器。

● 所有输出通道均有压限器，其启动时间、释放时间、起控电平和压缩比等参数均可在大范围内调整。高通和低通滤波器，频率范围为 20Hz - 22kHz；其响应类型可选择Butter、Bessel或Linkwitz，斜率可选择 -06 dB，-12 dB，-18 dB，-24dB，-36 dB或-48dB；

● 所有输入、输出通道均配备了延时功能，输出通道各有170ms的延时；

● 多达50个用户自定义存档以及近期调整存档；参数保存模式有自动和手动保存；以及安全锁系统；RS232 和 USB控制接口，人性化的PC控制软件。

● 适用于大型影院系统或演出音频系统和多功能音频系统中；

● 尺寸（高×宽×深）：178x438x210（mm）

技术参数：

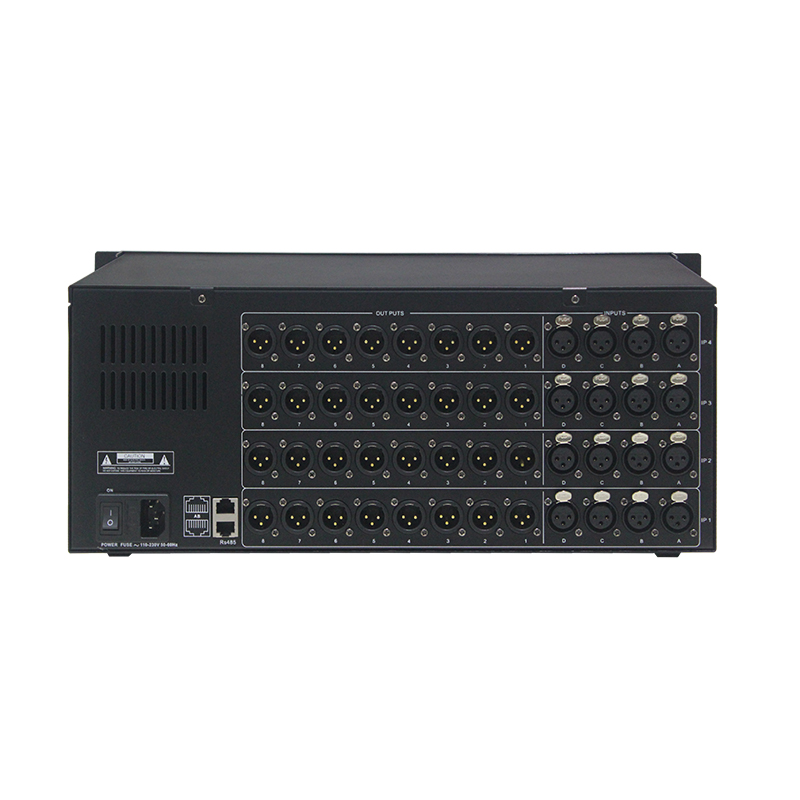

输入接口 16路XLR平衡输入
输出接口 32路XLR平衡输出
通信口 USB通信PC口，RS485串口通信口
输入输出阻抗 20KΩ100Ω
输入输出增益 -40dB~+12dB
总谐波失真THD+N ≤ 0.02%在1kHz0dB
信噪比S/N >100dB
频率响应 20Hz~20kHz ±0.5dB
限幅器 -17dB-+15dB
起控时间 0.5ms-50ms
释放时间 10ms-3sec
输入延迟  0-85.311ms
输出延迟 0-100．311 ms
参量均衡器  输入/输出各6段
参量均衡器增益 -30dB--+15dB
滤波器类型 PEQLS6dB12dBHS6dB12dB
工作电源 AC220V/50Hz~60Hz
工作电压 100-250V /50-60Hz   <32W

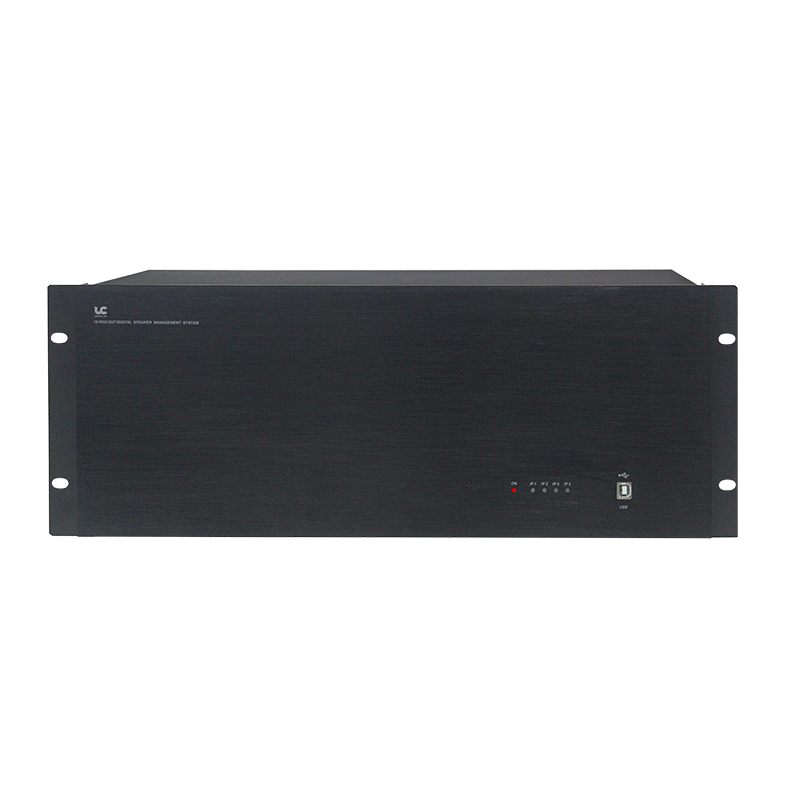

机身规格：标准19吋机柜，高度4U
机身尺寸 482 x 182 x 178mm（长×宽×深）
重量 约11.4kg
